フィルムデバイスの御試作

TAIYOのフィルムセンサー・アンテナ等の試作開発は、量産を想定した、Roll to Roll印刷機での試作体制です。性能向上だけでなく、低コスト化にも対応しています。

■こんな方にお勧めです。
・センサーや電極を曲げて使用したい、軽くしたい、大きくしたい

・少量で試作したい

・低価格で試作したい

・量産を見据えた試作がしたい
など…

※ 御試作の内容により、コースが決まりますので、Base問い合わせフォームより、御連絡下さい。
※ 基材、インク、版の御支給にもご対応致します。

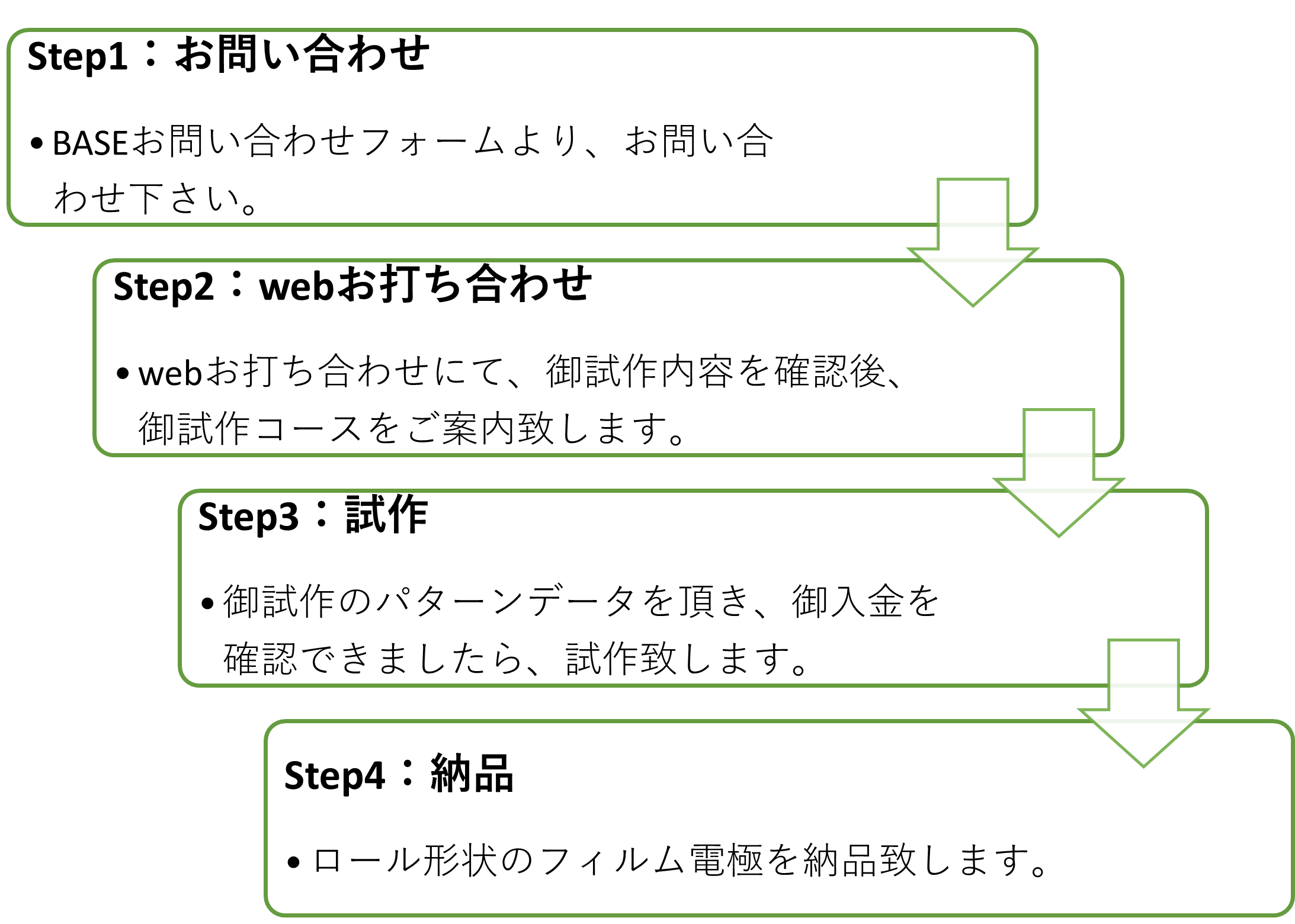

フィルムデバイス御試作の流れ

フィルムデバイス定額試作例

基材やインク等の御支給品による御試作も承っております。ご希望の基材幅・長さ、インク膜厚やスリットをお選びください。

※パターン面積には、パターンの余白も含まれます。例えば、全面ベタの場合、最大面積での印刷となります。


御指定膜厚により、最小線幅や抵抗値が変動します。ご希望のパターンや使用方法に合わせてお選びください。

また、記載の膜厚・最小線幅・抵抗値は、弊社銀インクの実績です。
ご使用の材料(インクや基材等)により、膜厚・最小線幅・抵抗値は変動します。
