回路設計のための電極の基本特性
回路設計に必要な極薄電極の特性をまとめました。
その他、必要なデータがございましたら、お気軽にお声がけください。
※ 数値は、試験条件を特定して測定した実測値の為、保証値ではありません。T-Print-Sensorの特性は、使用条件によって変化しますので、貴社のご使用条件下で、T-Print-Sensorが貴社のご要求を満足しているかを実際にご確認頂く必要がございます。
ベタ特性:電極の表面粗さ

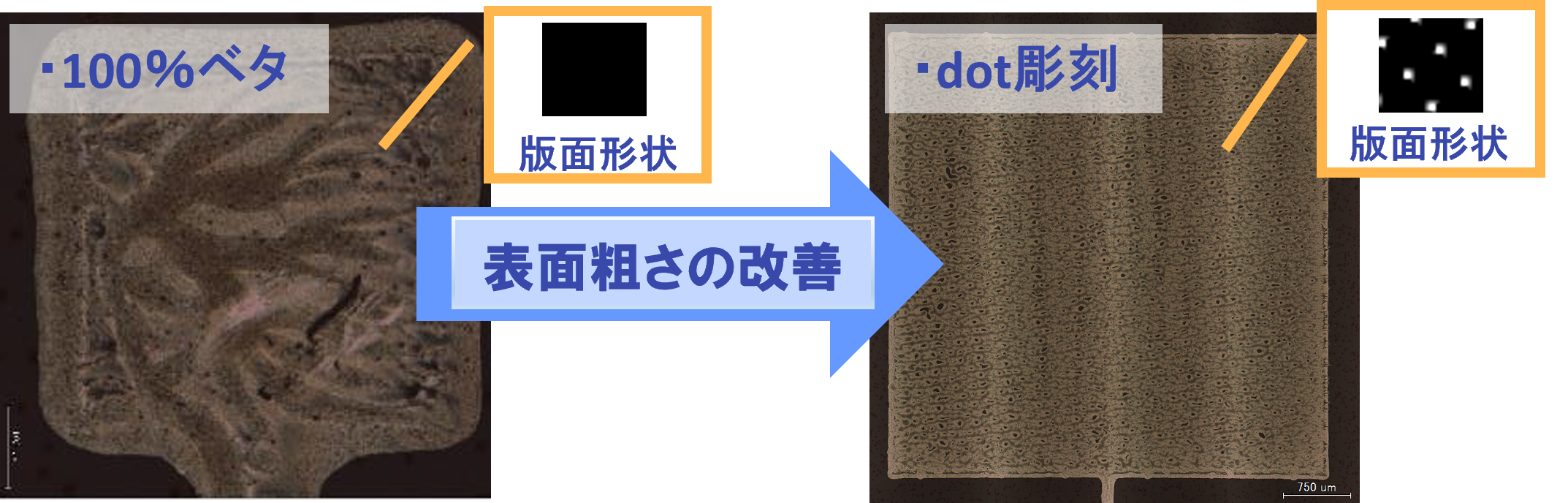

Agナノインキを焼成すると、山脈上にインクが凝集し、抵抗値がばらつきますが、樹脂版にdot彫刻を施すとインクが均一に分散され、抵抗値のばらつきを抑えられます。
※ 極薄電極の表面抵抗値は0.5Ω/□以下です。

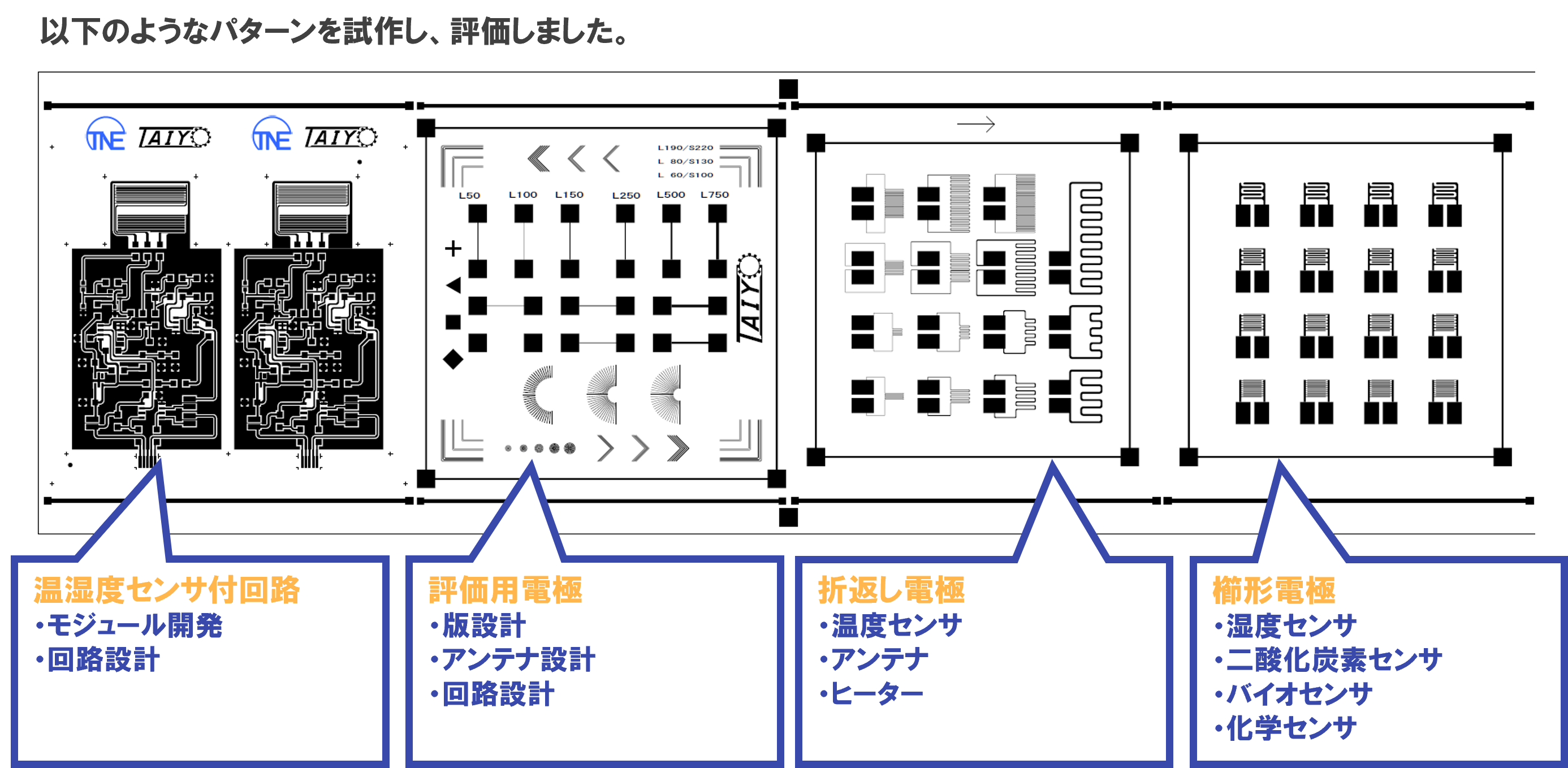

パターン特性:試作

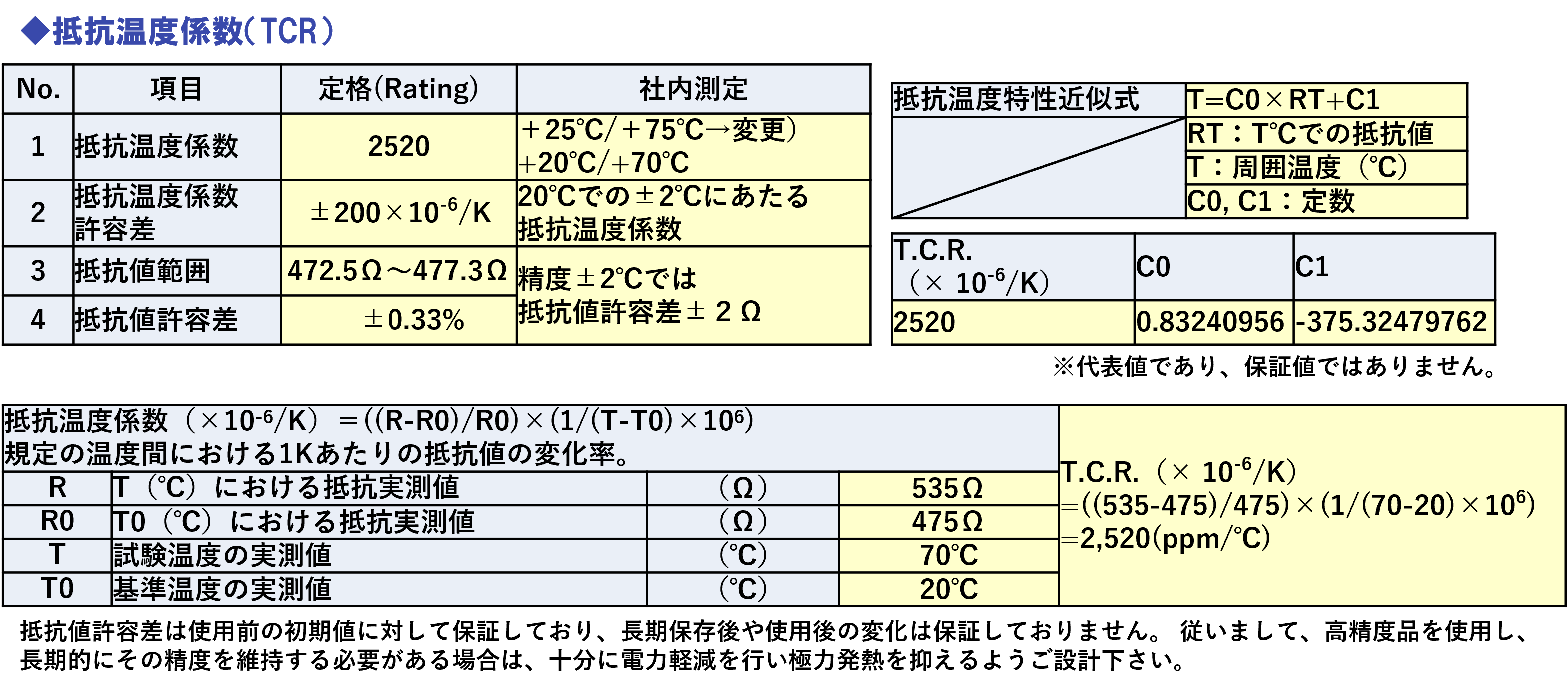

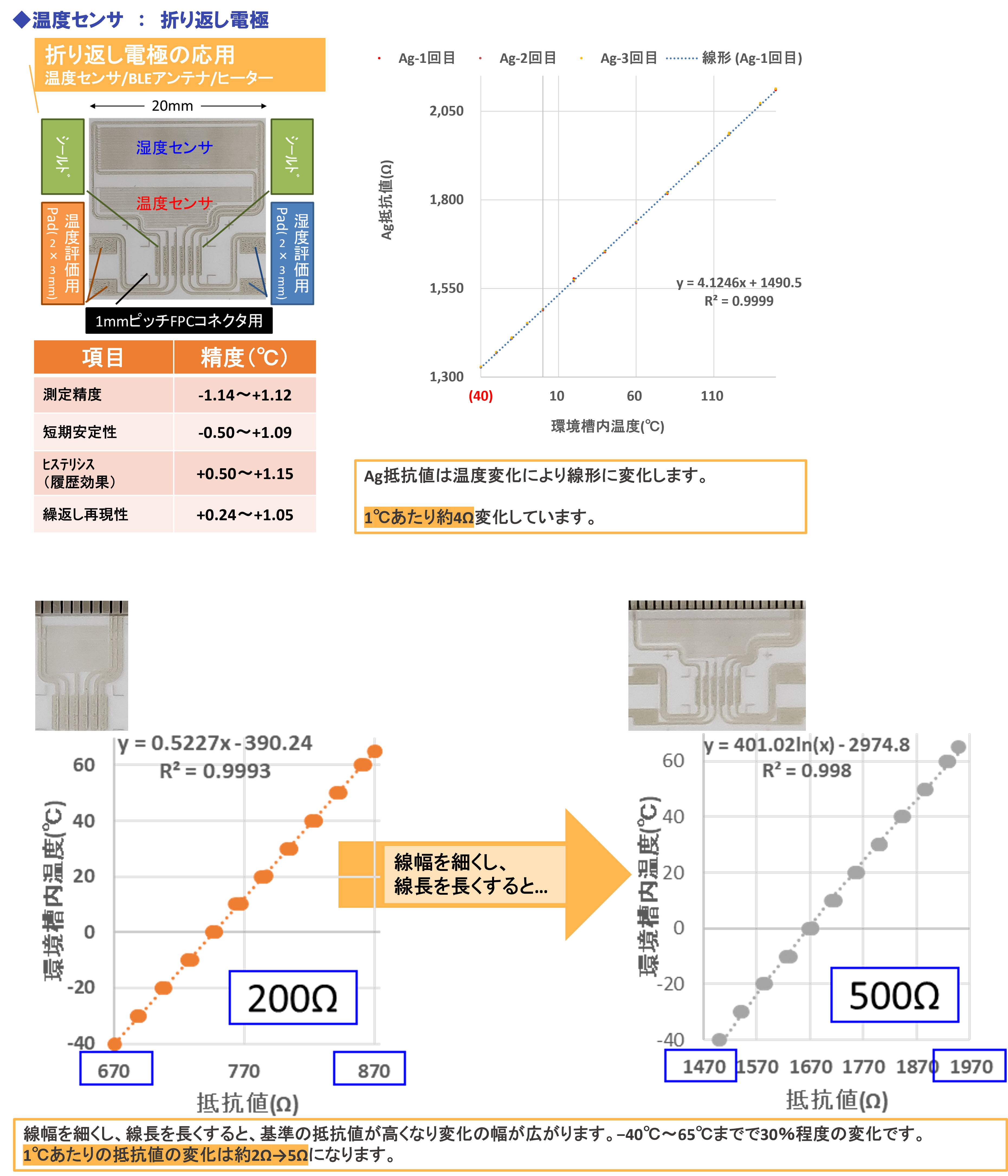

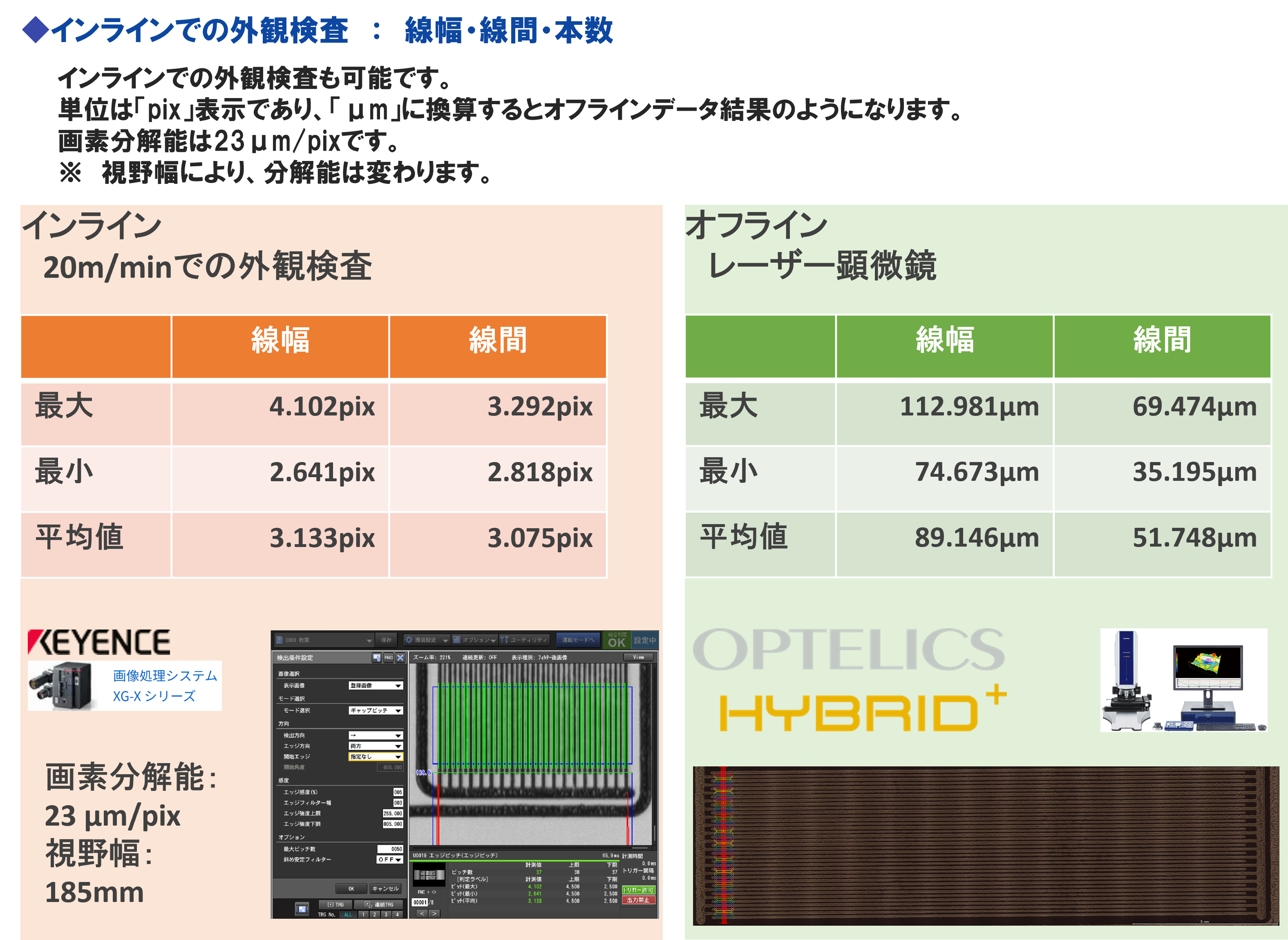

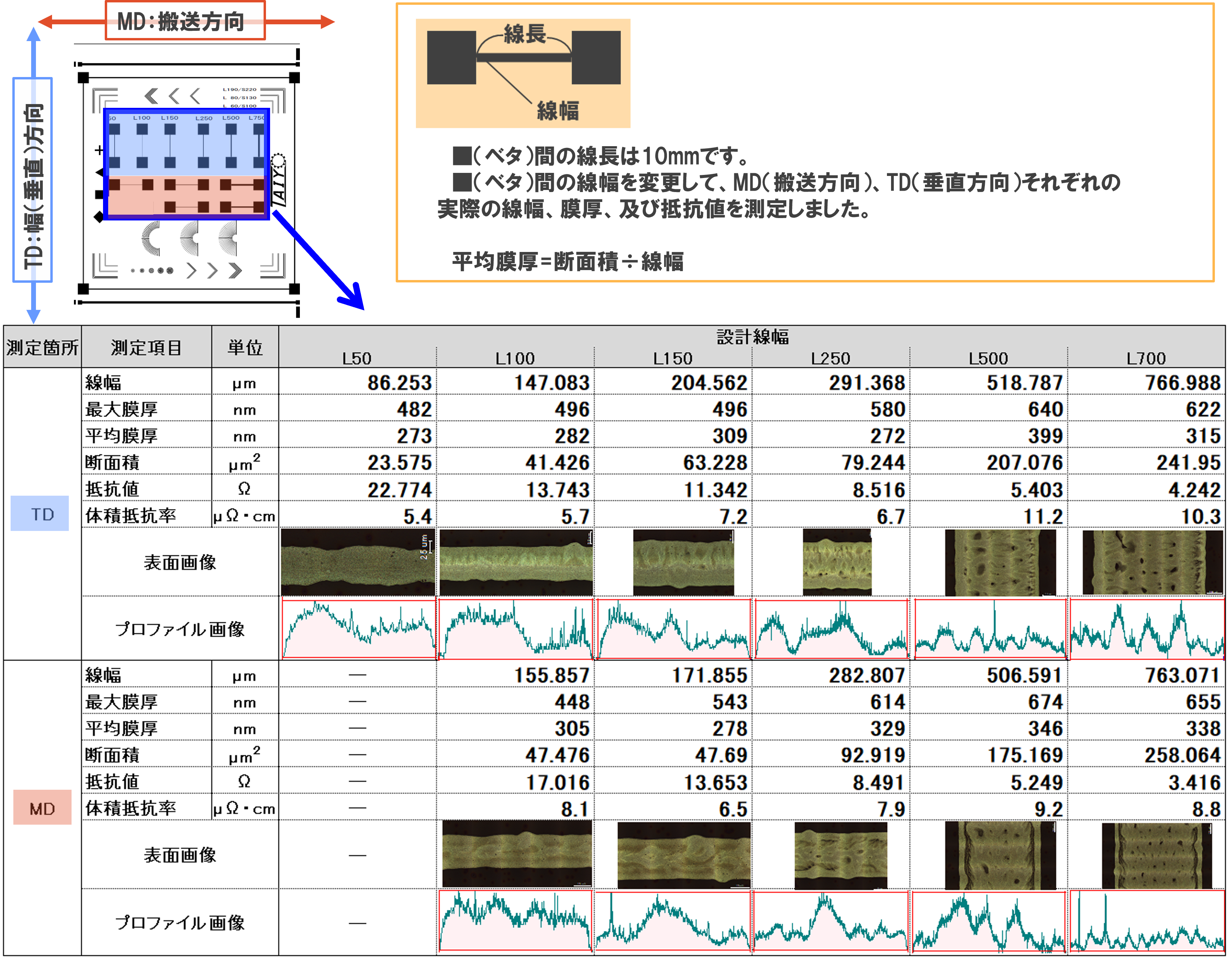

パターン特性:体積抵抗・線幅線間・膜厚評価

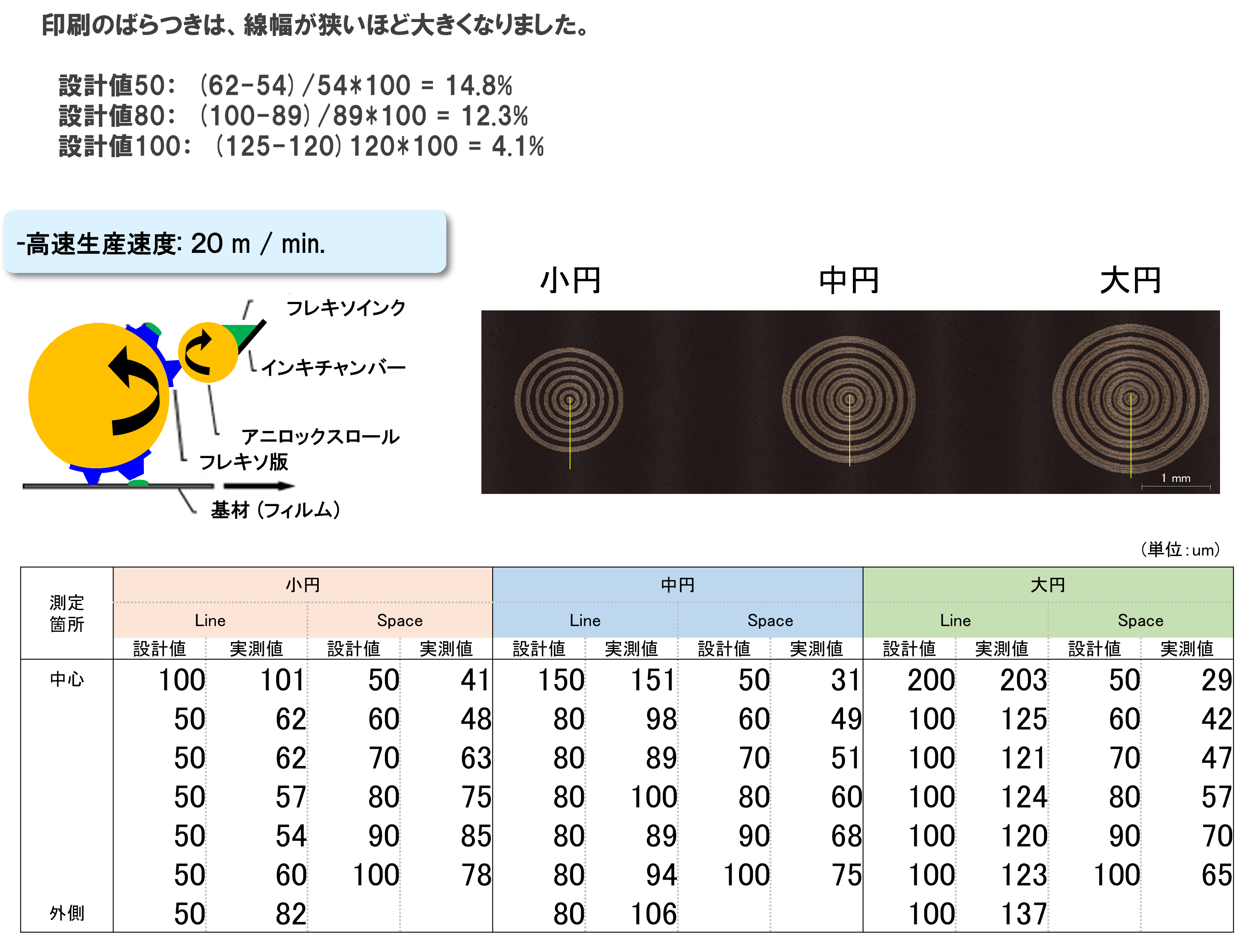

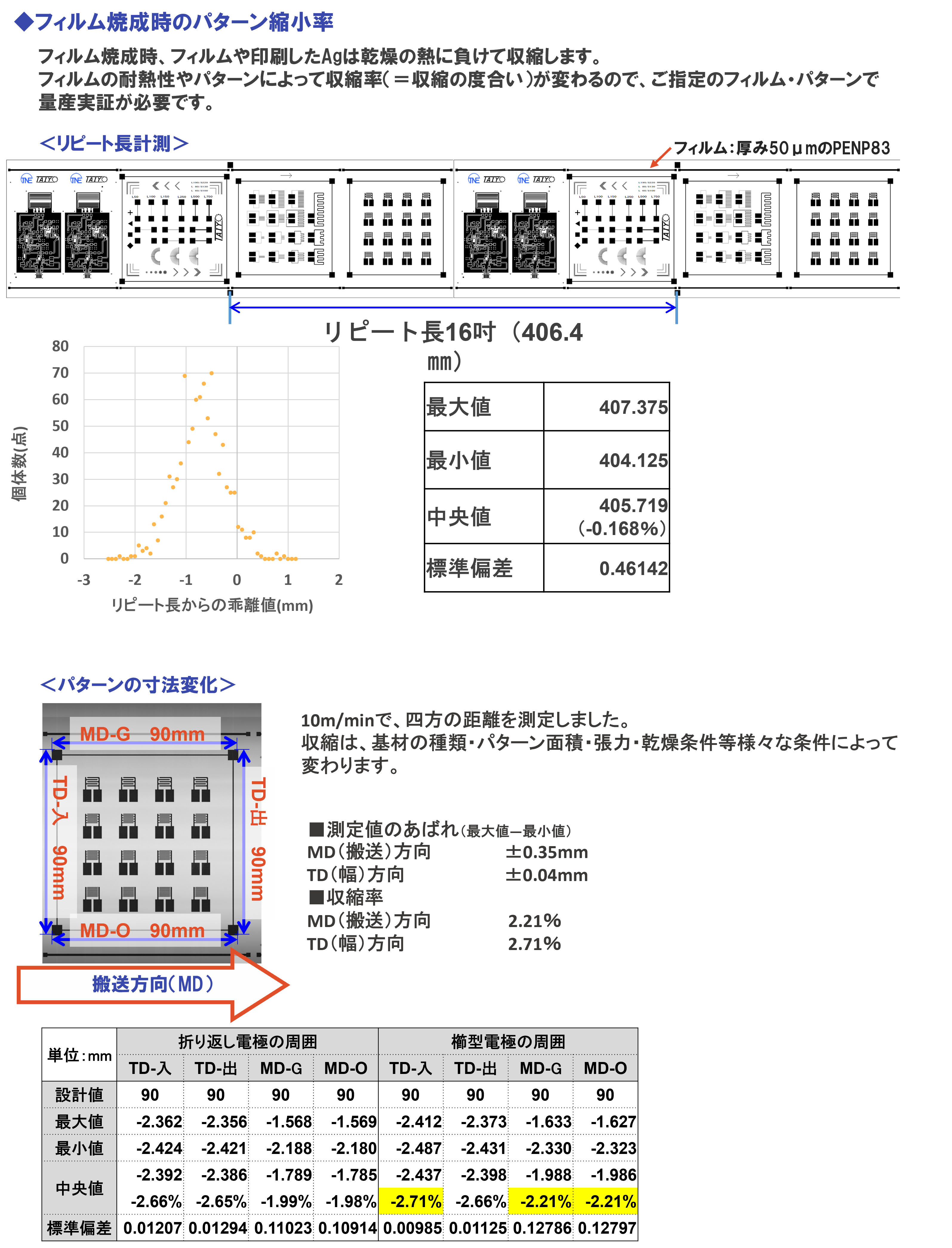

パターン特性:再現性
LINEの公式アカウントより、お気軽にご連絡ください。

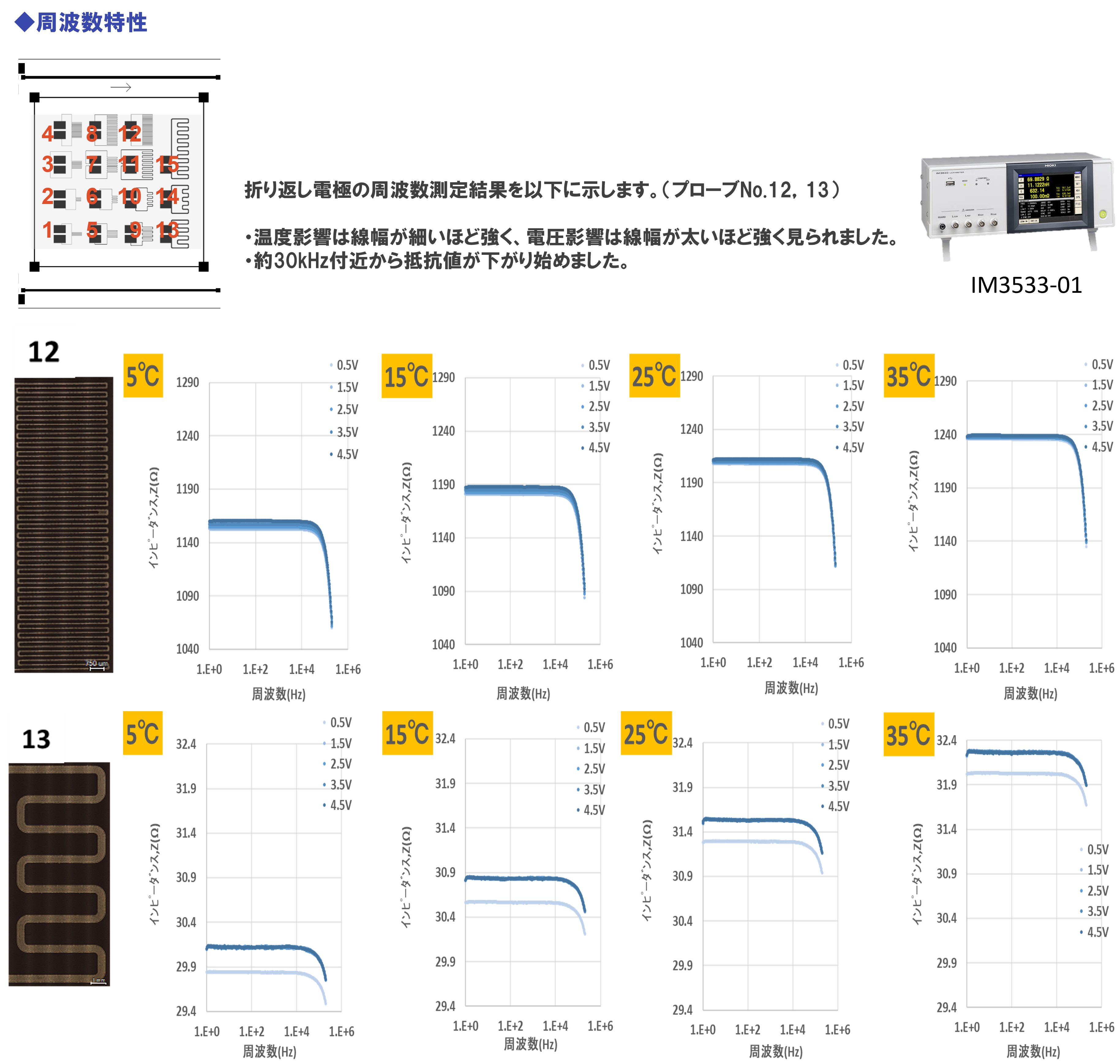

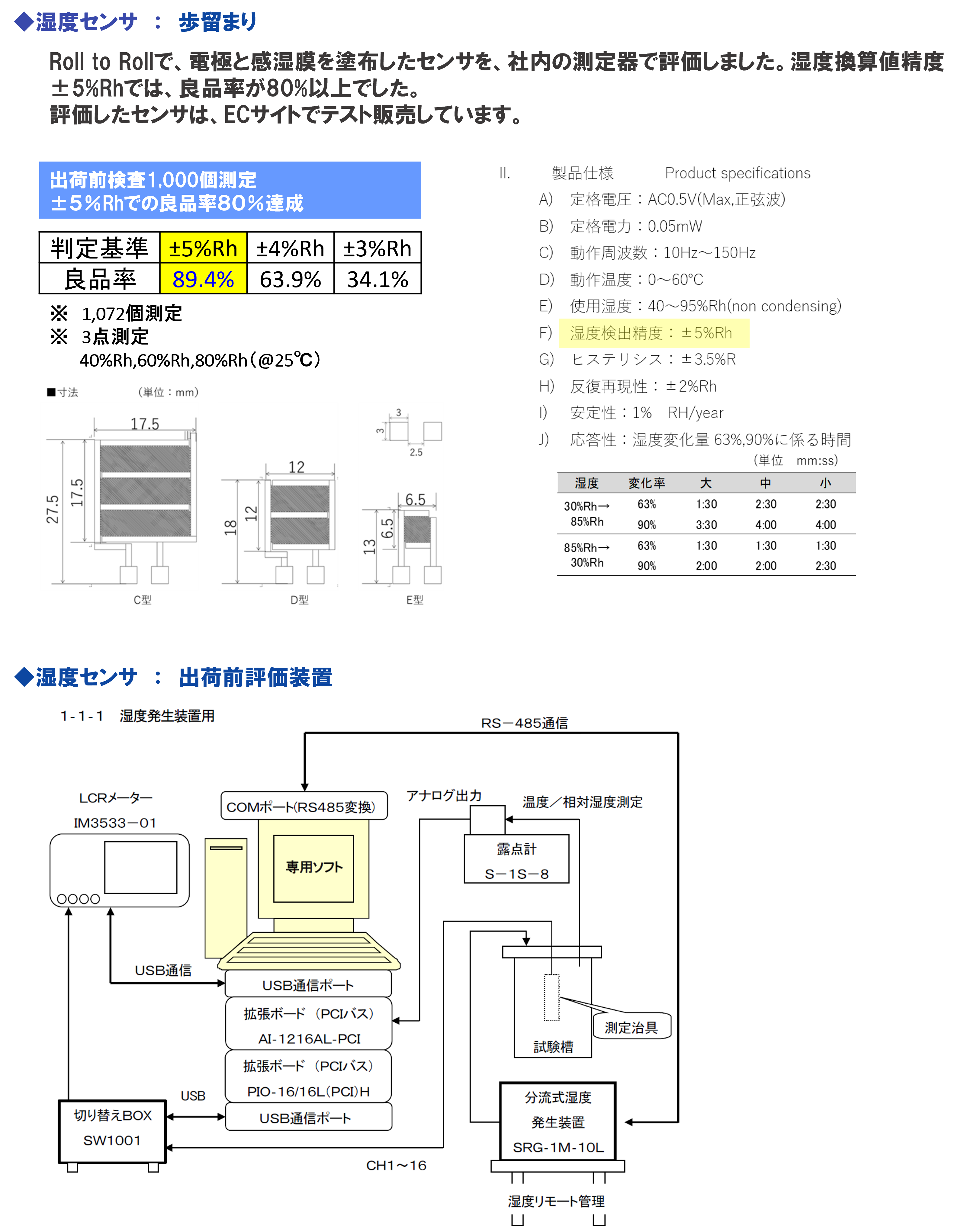

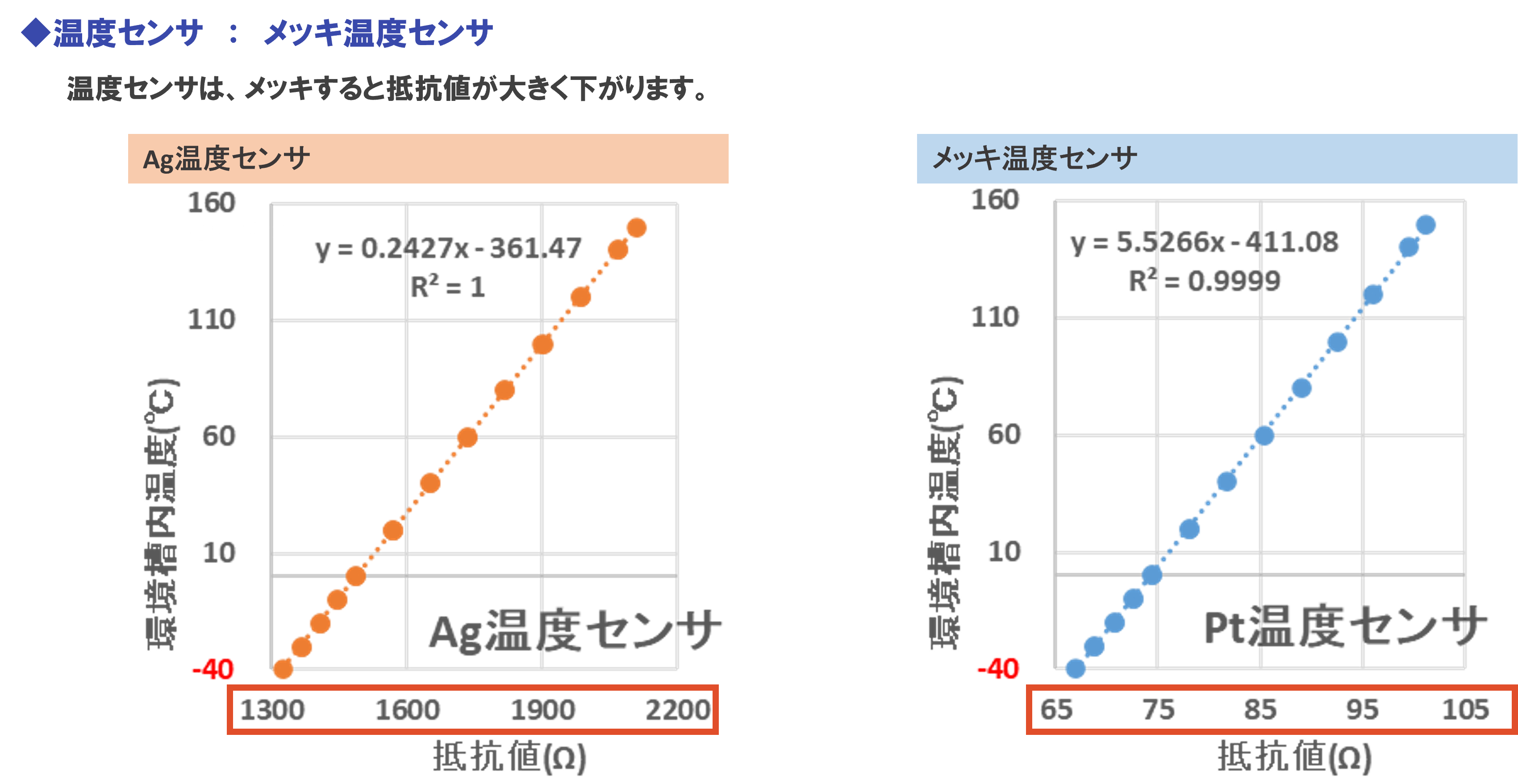

回路設計、動作に影響する電極特性

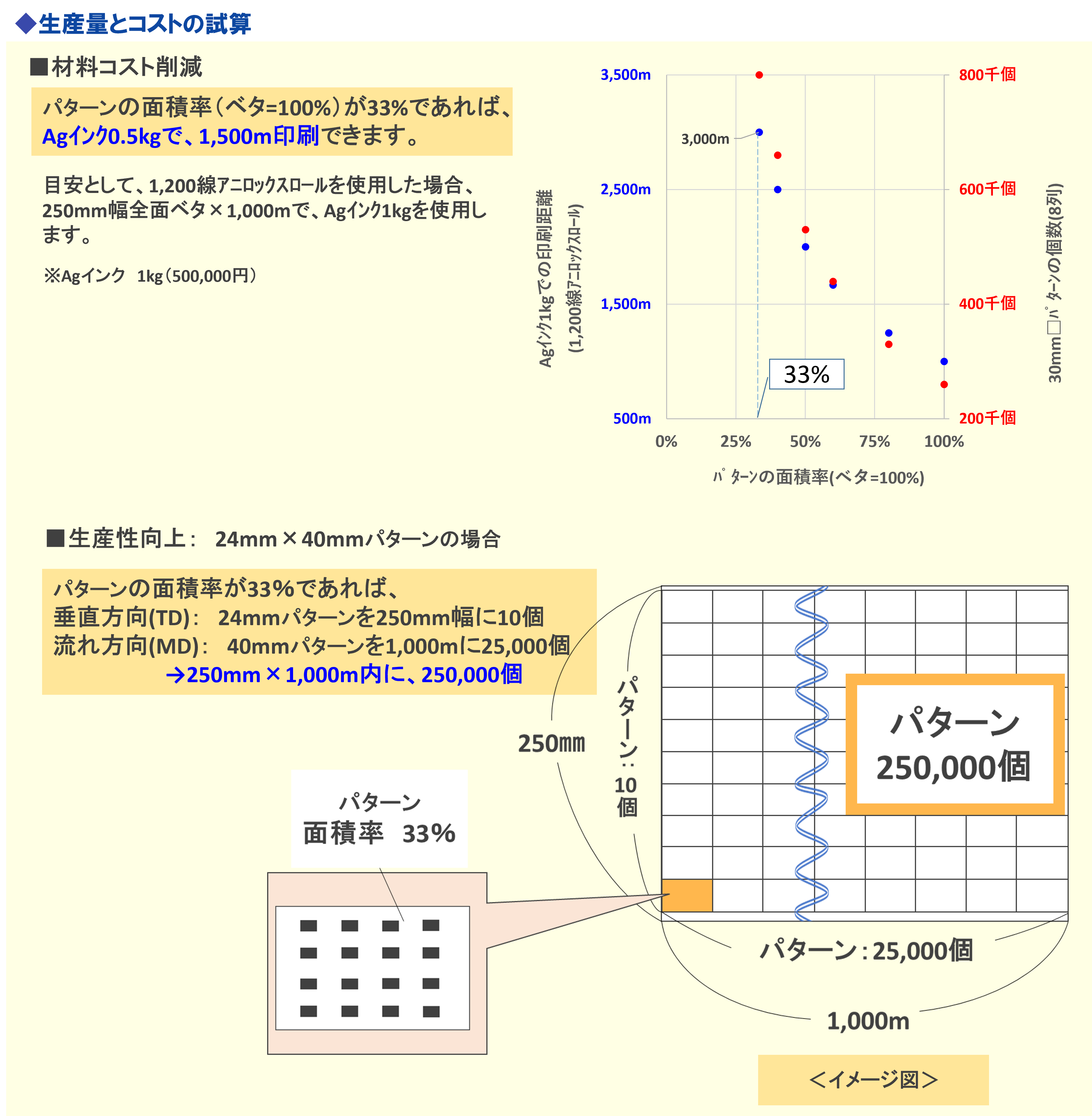

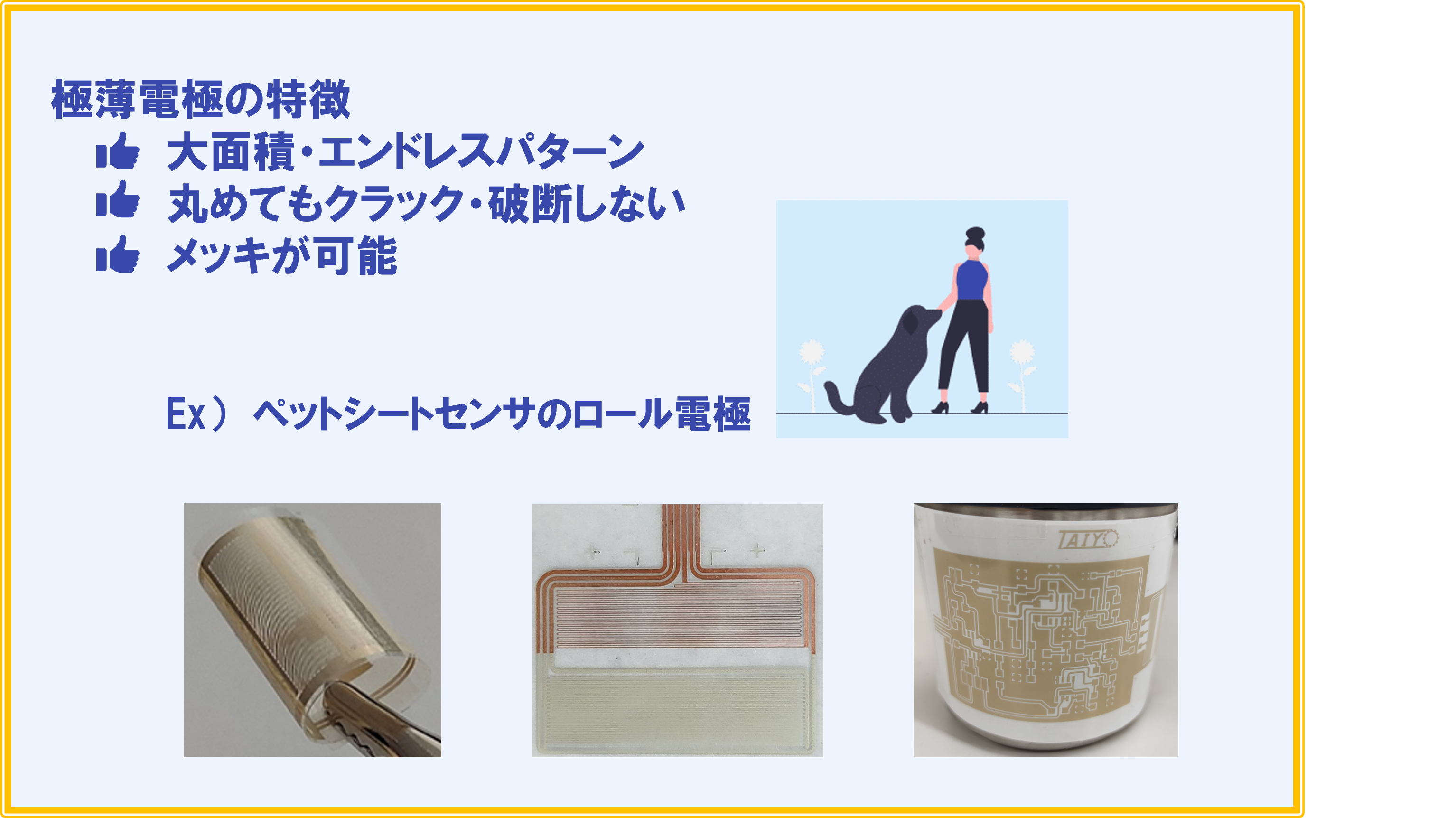

量産イメージ
